Zobnik za prenos moči ANSI 50
Verižnik za prenos moči ANSI 50 je vrsta zobnika, ki se običajno uporablja v mehanskih sistemih za prenos moči. Zasnovan je za prenos navora in vrtenja med gredmi s pomočjo verige. Standard ANSI (American National Standards Institute) 50 se nanaša na korak verige – razdaljo med srednjicama sosednjih valjev v verigi. V primeru ANSI 50 je korak 15,875 mm (0,625 palca).
Zobnik za prenos moči ANSI 50 je na voljo v različnih velikostih, z različnim številom zob in velikostjo izvrtin. Število zob določa razmerje vrtljajev med pogonsko in gnano gredjo, medtem ko velikost izvrtine določa premer gredi, na katero se lahko namesti zobnik. Verižnik ima lahko tudi utore ali nastavitvene vijake, ki preprečujejo zdrs ali vrtenje na gredi.
Ena od prednosti uporabe sistema verige in zobnikov za prenos moči je njegova sposobnost prilagajanja neusklajenosti in udarnih obremenitev. Veriga se lahko rahlo raztegne ali stisne, da izravna manjše neusklajenosti med pogonsko in gnano gredjo, medtem ko druge vrste sistemov za prenos moči, kot so jermeni ali zobniki, morda ne bodo dopuščale takšnih neusklajenosti. Veriga je tudi sposobna absorbirati udarne obremenitve, ki lahko nastanejo zaradi nenadnega pospeševanja ali zaviranja sistema.
Parametri izdelkov
 |
50 | ||||||||||
| OPOMBA | mm | ||||||||||
| Višina tona | 15.875 | ||||||||||
| Valj Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Dimenzije: mm | |||||||||||
| Zobje | OD | P.C.D | Vrtina:d | Tip B Simplex | Tip B Duplex | Material | |||||
| Hub | Utež kg |
Vrtina:d | Hub | Utež kg |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |

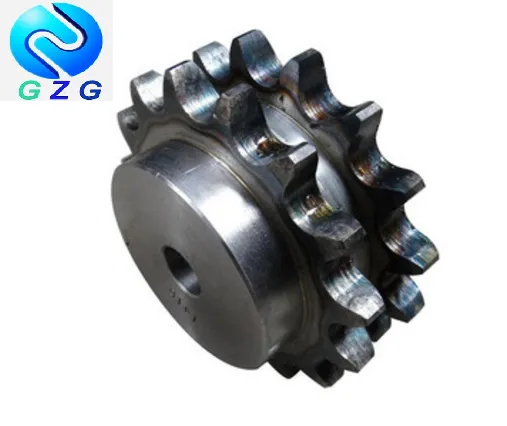

Slika izdelka
Za zagotovitev pravilnega delovanja in podaljšanje življenjske dobe verižnika za prenos moči ANSI 50 je pomembno izbrati pravo velikost in vrsto verige in verižnika za uporabo ter vzdrževati ustrezno napetost in mazanje. Preveč napetosti lahko povzroči prezgodnjo obrabo in obremenitev ležajev, premajhna napetost pa lahko povzroči zdrs verige ali preskakovanje zob. Pravilno mazanje zmanjša trenje in obrabo ter pomaga preprečevati rjo in korozijo.
